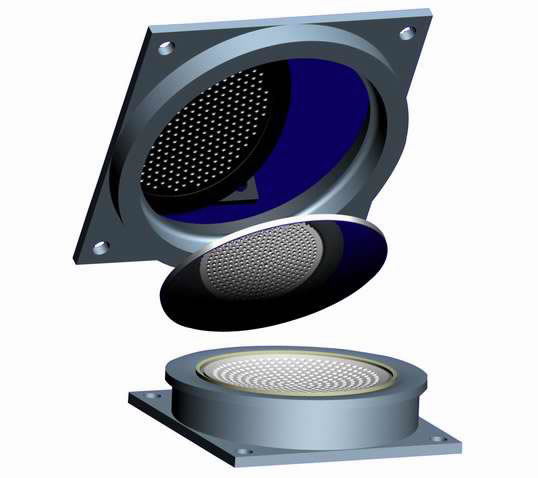

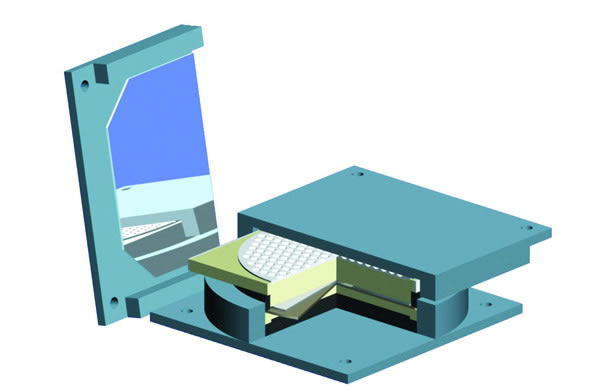

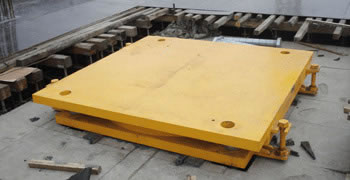

El apoyo esférico para puente consiste en una placa superior, una placa inferior, una placa lineal esférica y dos placas PTFE. La superficie esférica cóncava de la placa inferior corresponde a la superficie esférica convexa de la placa superior. La placa PTFE situada entre las dos superficies esféricas se emplea para la rotación del extremo de la viga. La placa superior y la otra placa PTFE forman la segunda superficie deslizante. De esta manera, se produce la expansión, la contracción y el desplazamiento de la viga causado por factores externos como la diferencia de temperaturas.
Características
El apoyo esférico para puente se caracteriza por su fuerza de transmisión uniforme y fiable que permite una gran capacidad de carga, gran desplazamiento horizontal y un gran ángulo de rotación. Este producto es ideal para puentes amplios y puentes curvos. Las partes del apoyo están hechas de un material duradero en lugar de goma. De este modo, el rendimiento no se ve afectado por la fragilidad de la goma a las bajas temperaturas para usar este producto eficientemente en regiones frías.
Instalación
1. Sin la aprobación del diseñador, este apoyo esférico para puentes no se debe emplear en el soporte de la viga y el pilar construido con un nivel de hormigón inferior al Grado C35.
2. Instalación de la placa y del anclaje químico. El bloque deslizante se emplea para ajustar el nivel de la placa inferior. La superficie de la placa inferior comprende de 20 a 50mm por encima de la superficie del muelle. Después de confirmar la línea central en la dirección vertical y horizontal, se vierte el mortero epóxico para fijar el anclaje químico y la construcción de las estructuras de apoyo.
3. Si lo desea, se puede soldar el apoyo a la placa de acero de la viga y el muelle. Se debe prestar atención durante la soldadura para evitar que se dañe el hormigón o la junta de soporte.
4. La altura del apoyo para puente debe coincidir con el esquema y garantizar igualdad de nivel óptimo. La diferencia de altura de los cuatro ángulos debe ser de 2mm.
Mantenimiento
Se debe efectuar el mantenimiento al menos una vez al año.
1. Compruebe si el anclaje químico está roto y asegúrese de que la junta de sellado no esté agrietada o no sufra desgaste alguno.
2. Compruebe que el desplazamiento de la junta sea uniforme y anote los detalles de las condiciones del desplazamiento.
3. Limpie el polvo los desechos. Limpie el polvo del acero inoxidable cuidadosamente con algodón.
4. Afloje el anclaje químico, límpielo, engráselo y vuélvalo a apretar para evitar la oxidación.
5. Compruebe la variación de altura en la posición fija de la junta para confirmar las condiciones de abrasión de la placa PTFE. En caso de que la variación sobrepase los 3mm, desmonte la junta de estanqueidad de goma y compruebe la placa PTFE.
6. El tratamiento antióxido se debe llevar acabo para las partes de acero excepto la superficie deslizante de acero inoxidable.
Fuerza horizontal
La fuerza horizontal en la dirección vertical para el puente de la junta de expansión unidireccional es un 10% de la contrafuerza la cual es la misma que la de la junta esférica fija.

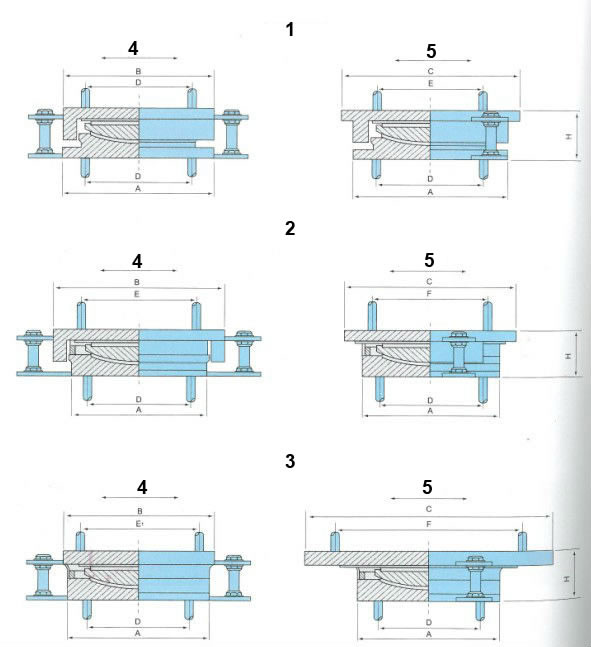

1.Junta fija
2.Junta de expansión unidireccionales
3.Juntas de expansión bidireccionales
4.Dirección del flujo de agua
5.Dirección del puente
